なぜ、プレートへの穴加工は難しいのか？
一見シンプルに見えるプレートの穴加工ですが、高い精度を求めると、特有の難しさが存在します。
プレートへの穴加工が難しい理由
ワークの固定が困難
特に、板厚の薄いプレートは剛性が低く、固定する際の力加減が非常にシビアです。力が弱ければ加工中に振動（びびり）が発生して精度が落ち、逆に強すぎればワーク自体が変形（反り）してしまいます。
高い精度要求
部品同士を正確に組み合わせるためには、穴と穴の間の距離（穴ピッチ）や、プレート表面に対する穴の直角度の精度が要求されます。当社では、機械の性能はもちろん、加工時の熱による材料のわずかな膨張まで考慮し、穴ピッチ間精度±10μm という高い精度を実現します。
特殊な場所への加工
プレートの薄い側面、すなわち端面への穴加工は、ワークの固定方法や工具のアプローチが極めて難しく、対応できる企業は限られます。しかし当社では、横型ボール盤やアングルヘッドを保有しているため、このような高難度な端面加工にも対応可能です。
プレートの穴加工における当社の特徴
当社では、これらの難しい課題を解決し、お客様の高度な要求に応えるための独自の強みを持っています。
特徴1：圧倒的な高精度加工
製品の組み立て精度は、穴と穴の間の距離、すなわち「穴ピッチ」の正確さに大きく左右されます。特に、精密機器や半導体製造装置の部品では、ミクロン単位のズレも許されません。
当社では徹底した品質管理体制のもと、穴ピッチ間精度±10μmの精度を実現します。これにより、お客様の製品の組み立て精度と信頼性を飛躍的に向上させます。
特徴2：幅広い加工範囲と多様な形状への対応
微細な電子部品で使われるφ0.1mmの細穴から、流路や構造部品で用いられる工具径の10倍に達する深穴まで、幅広い寸法の加工が可能です。また、皿穴やザグリ穴はもちろん、角穴、長穴、リーマ穴といった多様な形状の穴加工にも対応します。
特徴3：難易度の高い「端面加工」への対応力
プレートの端面（側面）への穴加工は、ワークの固定（クランプ）方法が極めて難しく、対応できる企業は多くありません。しかし、連結用のピン穴や、側面からのエア配管など、設計上不可欠となるケースは少なくありません。多くの企業が困難とするプレートの端面への穴加工も、当社では横形ボール盤やアングルヘッドといった特殊設備を駆使することで、これまで設計上の制約となっていた難しい位置への穴加工を可能にします。
穴加工のコストダウンを実現するポイント
当社が実践している穴加工におけるコストダウン提案の一部をご紹介します。
ポイント1
『逃げ』の確保で、小径工具の精度を出す 例えば、厚みのあるプレートにΦ5mm以下の小径長穴を加工する場合、工具が長くなるため、加工中に刃物が逃げてしまい、穴がテーパー状に仕上がるリスクがあります。そこで当社は、穴の形状を段付きにし、工具の逃げしろを確保する設計を提案します。これにより、工具を根元でしっかり掴むことができ、倒れを抑制。テーパーの発生を防ぎ、精度出しの工数を大幅に削減します。
ポイント2
ツーリングスペースの確保で、深い長穴の精度を出す 幅が狭く非常に深い長穴の先端部を高精度に仕上げる場合、長い刃物では工具をしっかり掴めず、精度を出すことが困難です。このような場合、機能的に問題がなければ、穴の入口側の幅を拡張し、ツーリングが入るスペースを確保することを提案します。これにより、工具剛性が格段に向上し、少ない工程で高精度な加工を実現できます。
他のポイントについては下記より詳しくご覧いただけます。
＞https://kikaibuhin-tuuhan.com/column/2957/
プレートにおける穴加工は当社にお任せください！
当社は、長年にわたって培ってきた高精度な加工技術と、それを最大限に活かすための設計提案力を強みとしています。
「図面上は可能でも、加工が難しいと断られてしまった」 「加工コストを、設計段階から見直したい」 「もっと部品の組み立て精度を高めたい」
このようなお悩みをお持ちでしたら、ぜひ一度当社にご相談ください。プレートの穴加工に関するあらゆる課題を、加工と設計の両面から解決いたします。
当社のプレートへの穴加工の事例

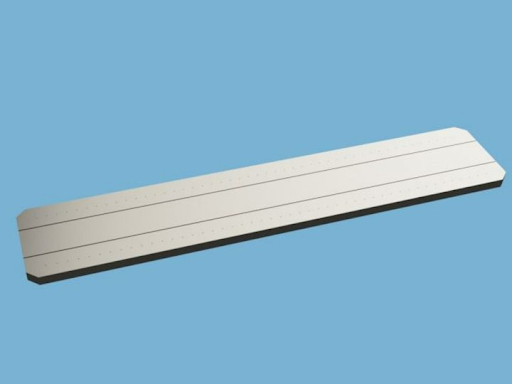

SUS304 細穴・細溝長尺加工品
ステンレス304より長尺加工しました。厚み10ミリ長さ1500ミリの長尺プレート部品に細穴加工と細溝加工を行いました。
細穴加工を行う重要なポイントは穴加工面の高精度な平面度や面粗度が必要になります。また、0.5ミリのドリルの加工方法が重要なポイントです。
| 寸法 | 10×100×1500 |
| 材質 | SUS304 |
| 精度 | 平面度50ミクロン |
| 特徴 | 0.5ミリ深さ3ミリの穴加工（100ヶ所）<br /> 0.5ミリ深さ4ミリの溝加工 |
| 参考価格 | 167,000（1枚） |
