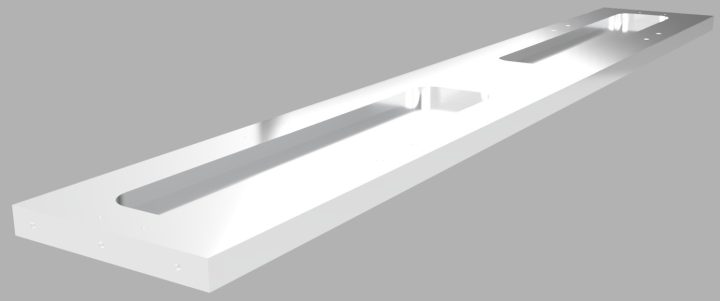

TP340、純チタン2種の長尺・厚物プレート部品の加工事例です。

ワークサイズは板厚25ミリx幅240ミリx全長900ミリです。

平面上に深く大きなポケット加工が2か所あるのが特徴です。

『純』チタンとはいうものの『O』や『C』、『Fe』など不純物を少量含んでいます。

『O』や『Fe』の含有量によって区別されています。

1種は『O』『Fe』の含有量が少なく、最も柔らかい純チタンになります。

一方、4種は『O』や『Fe』の含有量を高めた最も硬い純チタンになります。

TP340は熱伝導率が非常に低く、粘り気が強く、切削加工時に発生した熱により工具寿命の低下や

熱変形による精度不良が発生する恐れがあります。

また、事例の様に深く大きなポケット加工を行う際は切りくずを適切に除去しないと

発火する恐れがあり危険を伴います。

当社では深穴加工の実績も多数取り揃えておりポケット加工や深穴加工における

注意点やポイントを加工者で情報共有しています。

◎ステンレスSUS304　深穴ポケット加工事例はこちら◎

ステンレスSUS304 深穴ポケット加工

たわみ防止のための、ワークの取り付けや、ワークサイズに応じた加工機の選択も重要となります。

当社はステンレスをはじめインバー材やチタンなど各種難削素材の加工実績が多数あり、難削素材専用工具も充実しています。

◎難削素材の加工のポイントはこちら◎
https://kikaibuhin-tuuhan.com/column_cat/%e9%9b%a3%e5%89%8a%e6%9d%90%e5%8a%a0%e5%b7%a5/

今回の事例は研削レスで板厚部分の平面度・平行度0.05ミリ、ポケット加工部分の平行度を基準面から±0.05ミリで仕上げています。

材料調達から機械加工、納入まで一貫して対応いたします。

純チタンの長尺・厚物プレート部品でお困りの際は城陽富士工業にお任せください。
