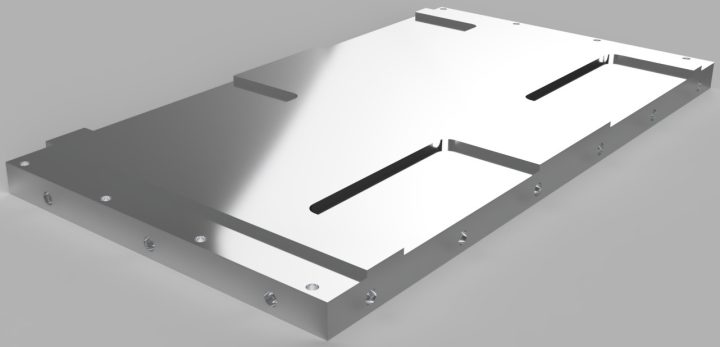

材質A5052　厚み30ﾐﾘ、幅350ﾐﾘ、全長500ﾐﾘ、ｱﾙﾐﾌﾟﾚｰﾄの加工事例です。

平面に段落とし加工、穴加工、側面にﾀｯﾌﾟ加工、端面にﾋﾟﾝ穴加工を行っています。

研削ﾚｽにて裏面の平面度20μ、段落ち部の平行度20μとなります。

又、端面の4か所φ8H7ですが穴ﾋﾟｯﾁ間10μとなります。

A5052は熱膨張係数が大きいため、切削熱で寸法が変化したり、歪が生じます。

加工の際、切削時に切りくずが工具に溶着する事や、絡まったりする事がある為、

適切な工具の選定や、加工条件を設定する必要があります。

弊社では、これまでの加工経験を活かし材料選定、工具の選定、加工方法を用いて高精度な加工を実現しています。

高精度ｱﾙﾐﾌﾟﾚｰﾄ部品も城陽富士工業にお任せください。
